نویز برق گیت فروشگاهی در پاساژهای قدیمی
اگر گیت فروشگاهی بدون عبور کالا بوق می‌زند، گاهی تگ را تشخیص نمی‌دهد یا عملکرد آن در ساعات مختلف روز تغییر می‌کند، اولین نتیجه نباید این باشد که دستگاه خراب شده است. یکی از دلایل مهم چنین رفتارهایی می‌تواند نویز برق گیت فروشگاهی یا به‌طور دقیق‌تر تداخل الکتریکی و الکترومغناطیسی محیط باشد.
این مسئله در فروشگاه‌هایی که داخل بازارها، مجتمع‌های تجاری قدیمی یا ساختمان‌هایی با تأسیسات مشترک قرار دارند اهمیت بیشتری پیدا می‌کند. وجود آسانسور، پله‌برقی، تابلوهای روشنایی، منابع تغذیه سوئیچینگ، سیم‌کشی‌های قدیمی یا تجهیزات چند فروشگاه در فاصله کم می‌تواند محیط الکترومغناطیسی پیچیده‌تری ایجاد کند.
اما نکته مهم این است که هر آلارم کاذب را نمی‌توان به نویز برق نسبت داد. گاهی علت اصلی یک لیبل خنثی‌نشده، تگ فعال نزدیک آنتن، تنظیم اشتباه دستگاه یا حتی جانمایی نامناسب گیت است.
بنابراین قبل از هزینه برای تعمیر یا تعویض گیت، باید منشأ خطا مشخص شود.
چرا گیت فروشگاهی در پاساژهای قدیمی خطا می‌دهد؟
گیت ضدسرقت فروشگاهی یا Electronic Article Surveillance – EAS برای تشخیص پاسخ تگ یا لیبل امنیتی طراحی شده است. این سیستم باید سیگنال موردنظر را در محیطی که تجهیزات الکترونیکی مختلف در آن فعال هستند از سایر سیگنال‌ها تفکیک کند.
وقتی انرژی الکتریکی یا الکترومغناطیسی ناخواسته وارد مدار یا محدوده تشخیص دستگاه شود، نسبت سیگنال به نویز یا Signal-to-Noise Ratio – SNR کاهش پیدا می‌کند. در چنین شرایطی تشخیص سیگنال واقعی دشوارتر می‌شود. Fluke نیز نویز الکتریکی را سیگنال ناخواسته‌ای تعریف می‌کند که وارد مدار شده و می‌تواند سیگنال اصلی را مختل کند.
ساختمان قدیمی الزاماً به معنی برق نامناسب نیست؛ اما در برخی پاساژهای قدیمی احتمال مواجهه با تغییرات متعدد در سیم‌کشی، تابلوهای مشترک، تجهیزات اضافه‌شده در طول سال‌ها و مسیرهای نامناسب کابل بیشتر است.
خرید گیت فروشگاهی سه آنتن اونیکس برند آوانگارد
تفاوت نویز برق با نوسان ولتاژ چیست؟
این دو اصطلاح یکی نیستند.
Voltage Fluctuation یا نوسان ولتاژ یعنی ولتاژ تغذیه از مقدار طبیعی خود کمتر یا بیشتر شود.
Electrical Noise یا نویز الکتریکی به سیگنال‌های ناخواسته‌ای گفته می‌شود که روی خط برق، کابل‌ها یا از طریق میدان الکترومغناطیسی وارد تجهیزات می‌شوند.
EMI یا Electromagnetic Interference نیز تداخل الکترومغناطیسی است؛ یعنی انرژی الکترومغناطیسی یک تجهیز باعث اختلال در تجهیز دیگری شود.
ممکن است ولتاژ ظاهراً ۲۲۰ ولت و عادی باشد، اما همچنان نویز فرکانس بالا روی شبکه وجود داشته باشد. بنابراین اندازه‌گیری ساده ولتاژ همیشه برای تشخیص مشکل کافی نیست.
۷ عامل اصلی ایجاد نویز برق گیت فروشگاهی
۱. سیم‌کشی و ارت نامناسب
ارت یا Grounding / Earthing مناسب فقط یک مسئله ایمنی نیست؛ روی کنترل نویز تجهیزات الکترونیکی نیز تأثیر دارد.
Schneider Electric اعلام می‌کند Grounding و Bonding نامناسب می‌تواند باعث نویز الکتریکی، تداخل، سیگنال‌های کنترلی نامنظم و عملکرد غیرقابل اعتماد تجهیزات متصل شود.
در فروشگاهی که مشکل آلارم کاذب دارد، سلامت ارت و سیم‌کشی باید توسط برق‌کار متخصص بررسی شود.
اتصال دستی نول به ارت، ایجاد ارت غیراستاندارد یا دستکاری سیم‌کشی برای رفع نویز توصیه نمی‌شود؛ چنین اقداماتی می‌توانند خطر ایمنی ایجاد کنند و باید مطابق مقررات برق انجام شوند.
۲. آسانسور، پله‌برقی و موتورهای الکتریکی
آسانسورها، پله‌برقی‌ها، سیستم‌های تهویه و بعضی تجهیزات موتوری از درایوهای کنترل دور یا Variable Frequency Drive – VFD استفاده می‌کنند.
این تجهیزات با سوئیچینگ الکترونیکی کار می‌کنند و می‌توانند EMI ایجاد کنند. به همین دلیل تولیدکنندگان صنعتی برای کاهش نویز ناشی از Driveها از فیلترهای EMC، کابل شیلددار و جداسازی مسیر کابل قدرت از کابل‌های حساس استفاده می‌کنند.
یک نشانه قابل بررسی این است که آلارم‌های غیرعادی دقیقاً هنگام حرکت آسانسور، روشن شدن کمپرسور یا شروع کار یک تجهیز خاص بیشتر شوند.
این همزمانی اثبات قطعی نیست، اما سرنخ مناسبی برای عیب‌یابی است.
۳. تابلو LED و منابع تغذیه سوئیچینگ
تابلوهای LED، برخی چراغ‌ها و آداپتورهای ارزان از منابع تغذیه سوئیچینگ یا Switch-Mode Power Supply – SMPS استفاده می‌کنند.
مدارهای سوئیچینگ می‌توانند EMI تولید کنند. حتی در طراحی صنعتی LED نیز کنترل نویز Common Mode و Differential Mode یکی از مسائل اصلی EMC است.
در بازارهای قدیمی که تعداد زیادی تابلو LED، ویترین روشن، نمایشگر و آداپتور در فاصله کوتاه قرار گرفته‌اند، بهتر است این تجهیزات هنگام عیب‌یابی یکی‌یکی آزمایش شوند.

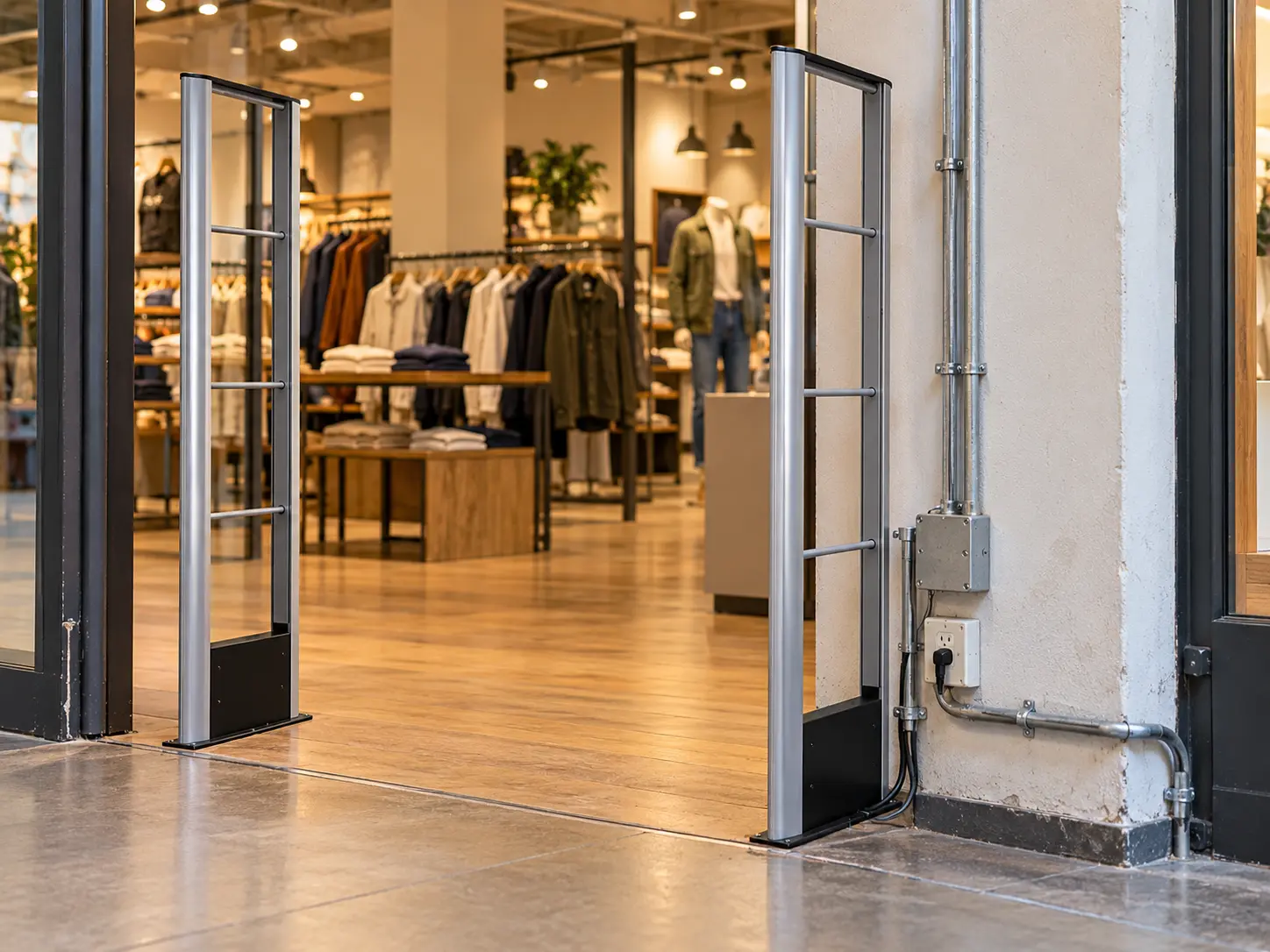

۴. کابل‌های برق نزدیک آنتن گیت
عبور کابل‌های قدرت از کنار کابل‌های کنترل یا تجهیزات حساس می‌تواند احتمال Coupling یا القای نویز را افزایش دهد.
در دستورالعمل‌های EMC صنعتی معمولاً توصیه می‌شود مسیر کابل قدرت از کابل سیگنال و کنترل جدا باشد. حتی استفاده از کابل شیلددار نیز جایگزین جداسازی صحیح مسیر کابل نیست.
بنابراین اگر کابل برق تابلو فروشگاه، تابلو سردر یا تجهیزات پرمصرف دقیقاً از کنار پایه‌های گیت عبور کرده است، این موضوع باید هنگام بررسی نصب در نظر گرفته شود.
۵. تجهیزات امنیتی و گیت‌های فروشگاه‌های مجاور
در پاساژها معمولاً چند فروشگاه در فاصله بسیار کم از یکدیگر از گیت EAS استفاده می‌کنند.
اگر تجهیزات به‌درستی نصب، تنظیم یا Synchronize نشده باشند، سیستم‌های مجاور ممکن است روی عملکرد یکدیگر تأثیر بگذارند.
Sensormatic در توضیح کنترلرهای EAS خود اشاره می‌کند که Synchronization بهتر می‌تواند خطاهای ناشی از Interference را کاهش دهد.
به همین دلیل در پاساژها بررسی فروشگاه کناری به‌اندازه بررسی برق داخل واحد اهمیت دارد.
خرید گیت فروشگاهی سه آنتن سیگنیچرپلاس برند آوانگارد
۶. تگ یا لیبل فعال نزدیک ورودی
یکی از خطاهای رایج در عیب‌یابی این است که ابتدا سراغ برق ساختمان می‌رویم، در حالی که یک تگ امنیتی در محدوده آنتن قرار گرفته است.
ممکن است لباس یا کالای دارای تگ نزدیک ورودی چیده شده باشد، چند تگ اضافه داخل کشوی میز قرار گرفته باشند یا لیبل فعالی در بسته‌بندی نزدیک آنتن باقی مانده باشد.
وجود تگ فعال در محدوده تشخیص می‌تواند آلارم‌های مزاحم ایجاد کند و باید قبل از هر تست فنی، محدوده اطراف گیت پاک‌سازی شود.
۷. تنظیم نادرست حساسیت و همگام‌سازی دستگاه
افزایش بیش‌ازحد Gain یا Sensitivity همیشه عملکرد گیت را بهتر نمی‌کند.
گیت باید به‌اندازه‌ای حساس باشد که تگ استاندارد را در محدوده طراحی تشخیص دهد؛ افزایش غیرضروری حساسیت می‌تواند دستگاه را نسبت به سیگنال‌های مزاحم حساس‌تر کند.
از طرف دیگر، کاهش شدید حساسیت برای متوقف کردن آلارم کاذب هم راه‌حل مناسبی نیست، چون Detection Range واقعی دستگاه کاهش پیدا می‌کند.
تنظیم باید بعد از بررسی محیط، با تگ تست استاندارد و بر اساس مدل گیت انجام شود.
از کجا بفهمیم مشکل واقعاً از نویز برق است؟
یک نشانه به‌تنهایی کافی نیست. چند الگو می‌توانند احتمال وجود مشکل محیطی را بیشتر کنند:
- گیت بدون عبور مشتری یا کالا آلارم می‌دهد.
- مشکل در ساعات مشخصی بیشتر می‌شود.
- با روشن شدن تجهیز خاصی تعداد خطاها بالا می‌رود.
- عملکرد دستگاه صبح و شب متفاوت است.
- همان گیت در محل دیگری عملکرد عادی دارد.
- برد تشخیص بدون تغییر تنظیمات نوسان می‌کند.
- با خاموش کردن تجهیزات مشخص، وضعیت بهتر می‌شود.
با این حال ابتدا باید تگ‌های نزدیک ورودی، لیبل‌های فعال، وضعیت خنثی‌کننده و تنظیمات دستگاه بررسی شوند.
روش عیب‌یابی نویز گیت فروشگاهی مرحله‌به‌مرحله
برای پیدا کردن منبع مشکل بهتر است به‌جای تعویض تصادفی قطعات، عیب‌یابی کنترل‌شده انجام شود.
مرحله اول: محدوده اطراف گیت را کاملاً پاک کنید.
تمام تگ‌ها، لیبل‌ها و کالاهای دارای تجهیزات امنیتی را از محدوده آنتن‌ها دور کنید.
مرحله دوم: با یک تگ تست سالم عملکرد دستگاه را بررسی کنید.
Detection باید در نقاط مشخص و به‌صورت تکرارپذیر آزمایش شود.
مرحله سوم: زمان وقوع آلارم کاذب را ثبت کنید.
اگر خطا مثلاً هر بار هنگام فعالیت آسانسور یا روشن شدن تابلو اتفاق می‌افتد، پیدا کردن منبع بسیار ساده‌تر می‌شود.
مرحله چهارم: تجهیزات غیرضروری را موقتاً یکی‌یکی خاموش کنید.
تابلو LED، مانیتور، آداپتور، روشنایی ویترین و سایر تجهیزات نزدیک گیت را به‌ترتیب آزمایش کنید.
خاموش کردن همزمان همه تجهیزات کمکی به پیدا کردن منبع اصلی نمی‌کند.
مرحله پنجم: محل کابل‌ها را بررسی کنید.
منبع تغذیه گیت، کابل برق و سیم‌های مرتبط نباید بدون بررسی در کنار کابل تجهیزات پرقدرت یا منابع ایجادکننده EMI قرار گیرند.
مرحله ششم: برق و ارت توسط متخصص بررسی شود.
در صورت تداوم مشکل، برق‌کار می‌تواند وضعیت ارت، اتصالات، کیفیت برق و در صورت نیاز پارامترهای Power Quality را بررسی کند.
مرحله هفتم: تنظیم و کالیبراسیون گیت انجام شود.
بعد از کنترل محیط، پارامترهای دستگاه مانند Sensitivity، Gain و Synchronization باید توسط تکنسین متناسب با شرایط محل تنظیم شوند.
این ترتیب باعث می‌شود قبل از تعویض گیت بفهمیم مشکل از دستگاه است یا محیط نصب.
خرید گیت فروشگاهی سه آنتن سیگنیچرپلاس برند آوانگارد
برای محیط پرنویز گیت AM بهتر است یا RF؟
پاسخ مطلق «همیشه AM» یا «همیشه RF» از نظر فنی دقیق نیست.
گیت‌های AM یا Acousto-Magnetic معمولاً در فرکانس حدود ۵۸ کیلوهرتز کار می‌کنند. برای نمونه گیت گارنت AM موجود در سایت تگ اند گیت نیز با فرکانس ۵۸ کیلوهرتز معرفی شده است.
گیت‌های RF یا Radio Frequency رایج نیز معمولاً با تگ‌های ۸.۲ مگاهرتز استفاده می‌شوند؛ برای نمونه تگ RF موجود در تگ اند گیت با فرکانس ۸.۲ مگاهرتز معرفی شده است.
شرکت Sensormatic در مقایسه فناوری‌های EAS، AM را عموماً در برابر سیگنال‌های مزاحم محیط فروشگاهی مقاوم‌تر معرفی می‌کند و درباره RF حساسیت بیشتر نسبت به برخی تداخل‌های الکتریکی را ذکر می‌کند.
اما از این داده نباید نتیجه گرفت هر گیت AM در هر پاساژی الزاماً بهتر از هر RF است.
کیفیت برد، طراحی آنتن، سیستم فیلترینگ، Synchronization، نحوه نصب، فاصله آنتن‌ها، شرایط برق و حتی نوع تگ در عملکرد واقعی مؤثر هستند.
برای یک پاساژ پرنویز، بهترین تصمیم این است که شرایط محل قبل از خرید بررسی و در صورت امکان دستگاه در همان محیط تست شود.
چه زمانی تعویض گیت منطقی است؟
تعویض گیت باید بعد از عیب‌یابی مطرح شود، نه به‌عنوان اولین راه‌حل.
اگر مشخص شد:
- برد دستگاه در شرایط استاندارد کافی نیست؛
- برد الکترونیکی توان مناسبی برای فیلتر کردن محیط ندارد؛
- تجهیزات موجود قدیمی یا فاقد امکان تنظیم مناسب هستند؛
- هزینه تعمیر نسبت به جایگزینی منطقی نیست؛
- تکنولوژی فعلی با کالا یا شرایط محیط فروشگاه سازگار نیست؛
در آن صورت ارتقا به گیت جدید می‌تواند توجیه داشته باشد.
اما اگر منبع اصلی نویز یک تابلو LED معیوب، سیم‌کشی نامناسب یا تگ‌های انباشته‌شده کنار آنتن باشد، خرید دستگاه جدید الزاماً مشکل را حل نمی‌کند.
راهکار مناسب برای فروشگاه‌های بازارها و پاساژهای قدیمی
برای فروشگاه‌هایی که در بازارهای سنتی و پاساژهای قدیمی فعالیت می‌کنند، انتخاب گیت فروشگاهی فقط براساس قیمت دستگاه اشتباه است.
قبل از خرید باید حداقل پنج موضوع مشخص شود:
نوع کالا، عرض ورودی، فناوری تگ موردنیاز، میزان تجهیزات الکتریکی اطراف ورودی و وضعیت محیط نصب.
در محیط‌های پیچیده، قابلیت تنظیم دستگاه، پایداری برد و خدمات نصب و کالیبراسیون اهمیت بیشتری از چند متر برد تبلیغاتی دارد.
برای نمونه، تگ اند گیت در حال حاضر مدل‌های AM مانند گیت سیگنیچرپلاس با فرکانس ۵۸ کیلوهرتز و همچنین تجهیزات RF را در سبد خود دارد. انتخاب بین این تجهیزات باید متناسب با نوع فروشگاه و شرایط واقعی ورودی انجام شود، نه صرفاً براساس AM یا RF بودن دستگاه.
اگر فروشگاه شما داخل یک پاساژ قدیمی قرار دارد و گیت فعلی آلارم کاذب دارد، بهتر است قبل از خرید دستگاه جدید، شرایط نصب و محیط از نظر نویز بررسی شود. این بررسی می‌تواند مشخص کند که مشکل با اصلاح جانمایی، تنظیم دستگاه یا رفع یک منبع نویز حل می‌شود یا واقعاً به گیت متفاوتی نیاز دارید.
آیا نویز برق باعث بوق زدن بی‌دلیل گیت فروشگاهی می‌شود؟
بله. تداخل الکتریکی یا الکترومغناطیسی می‌تواند یکی از دلایل آلارم کاذب باشد، اما تنها علت نیست. ابتدا باید تگ فعال، لیبل خنثی‌نشده، جانمایی کالا و تنظیمات گیت نیز بررسی شوند.
چگونه بفهمیم مشکل گیت از برق ساختمان است؟
اگر خطا با روشن و خاموش شدن یک تجهیز خاص تغییر کند، در ساعات مشخص بیشتر شود یا دستگاه در محل دیگری عملکرد طبیعی داشته باشد، احتمال تأثیر محیط یا برق بیشتر می‌شود. تشخیص قطعی به تست مرحله‌ای و در برخی موارد اندازه‌گیری توسط تکنسین نیاز دارد.
آیا محافظ برق نویز گیت فروشگاهی را برطرف می‌کند؟
الزاماً خیر. محافظ معمولی عمدتاً برای شرایط مشخص ولتاژ طراحی شده است، در حالی که نویز می‌تواند Conducted یا Radiated EMI باشد. بسته به منشأ مشکل ممکن است اصلاح ارت، کابل‌کشی، فیلتر مناسب یا تغییر محل تجهیزات لازم باشد.
آیا گیت AM برای پاساژهای قدیمی بهتر از RF است؟
در بسیاری از کاربردهای EAS، سیستم‌های AM مقاومت مناسبی در برابر تداخل‌های محیط فروشگاهی دارند، اما نمی‌توان این موضوع را برای تمام مدل‌ها و تمام ساختمان‌ها قطعی دانست. کیفیت دستگاه و شرایط نصب تعیین‌کننده هستند.
آیا پایین آوردن حساسیت گیت مشکل آلارم کاذب را حل می‌کند؟
ممکن است تعداد آلارم‌ها کمتر شود، اما همزمان برد تشخیص تگ نیز کاهش پیدا می‌کند. بنابراین کاهش Sensitivity بدون پیدا کردن منشأ نویز راه‌حل اصولی محسوب نمی‌شود.
